  在工业自动化控制柜里，控制继电器（也就是常说的中间继电器）单价不高，却是 PLC 与现场执行元件之间最关键的 信号中转站。PLC 输出点带载能力有限，传感器信号需要隔离与扩展，接触器、电磁阀线圈需要用小信号去驱动大功率回路 —— 这些任务不能离开一只可靠的控制继电器。

  可就是这样一个 小元件，一旦选型不对或买到仿品，轻则触点粘连、信号时断时续，重则导致整线停机，损失远超元件本身的价钱。今天就以工控圈用量最大的施耐德 Harmony 电磁式继电器为例，从系列划分、触点参数到选型细节一次讲透，最后再说一说正品到底该去哪买。

  很多刚入行的采购人员以为继电器 能响、灯亮 就是好的，其实控制继电器在电气系统中承担的是四类核心工作：一是信号放大，把 PLC、温控器输出的微弱信号放大后驱动接触器线圈；二是触点扩展，一个 PLC 输出点通过继电器可以同时带动多个回路；三是电气隔离，把控制侧与负载侧隔开，避免现场干扰串入控制器；四是逻辑中转，在硬接线逻辑中完成联锁、互锁、信号传递。

  正因为它处在 承上启下 的位置，触点容量、线圈电压、机械寿命、抗振能力任何一项不达标，都会成为整条产线的短板。施耐德 Harmony 电磁式继电器（原 Zelio Relay 系列）之所以长期占据主流，靠的就是系列划分清晰、认证齐全、附件体系完整，能覆盖从毫安级信号到 30A 级负载的几乎全部柜内场景。

  施耐德可插拔式控制继电器按体积和负载能力，形成了 接口型 — 小型 — 通用型 — 功率型 的完整梯队，其中最常用的是 RXM、RUM、RPM、RPF 四大系列。

  RXM 是小型（微型）继电器，主打极致紧凑的柜内安装；RUM 是通用型继电器，特点是扩展能力强、可外接延时功能模块；RPM 是功率型继电器，单触点约定发热电流可达 15A；RPF 则是大功率型，主打 25A 至 30A 负载的直接切换。除此以外还有厚度仅约 6mm 的 RSL 超薄接口继电器和紧凑的 RSB 接口型继电器，适合安装空间极度紧张的场合。选型时按 触点数量 + 额定电流 + 安装空间 三个维度对号入座，基本不会出错。

  RXM 是施耐德出货量最大、工程师最熟悉的系列，几乎是自动化控制柜的 标配。它采用可插拔结构搭配 RXZE 系列插座，支持螺钉端子和直插式端子，更换时拔插即可，不用重新布线，维护效率很高。

  在触点配置上，RXM 提供 2 转换触点 12A、3 转换触点 10A、4 转换触点 6A 三种常规规格，另有 4 转换触点 3A 的镀金触点版本，专门用于低电压、小电流的弱信号回路。线V 等主流等级，交直流都有对应型号，24VDC 和 230VAC 是国内最常用的两个规格。

  这个系列的人性化设计很到位：正面绿色 LED 实时显示线圈得电状态，夜间巡检也一目了然；橙色机械指示窗直接反映触点动作位置；蓝色测试按钮支持瞬时按下和向上扳起锁定两种模式，设备调试和线路排查时无需带电短接，安全又方便。动作时间和复位时间均约 20 毫秒，工作时候的温度范围为零下 40℃到 55℃，防护等级 IP40，符合 IEC 61810-1、UL 508、CSA 等国际标准，机械寿命高达千万次级，大范围的使用在 PLC 接口、电磁阀驱动、包装机械、纺织机械、暖通空调、电机控制回路等场景。

  如果说 RXM 解决的是 有没有 的问题，RUM 解决的则是 够不够用 的问题。RUM 通用型继电器提供 2 转换触点和 3 转换触点 10A 规格，圆针、平针两种插头形式可选，最大的特色是可以外接 RUW101MW 多功能延时模块，无需改动接线就能实现通电延时、断电延时、闪烁、瞬动触点等功能，一个型号顶多种时间继电器用，对需要后期增加延时逻辑的改造项目特别友好。

  RPM 功率型继电器则面向更重的负载，1 至 4 转换触点均为 15A 约定发热电流，配套 RPZ 系列插座，适合直接驱动中功率电磁阀、加热器、照明回路和多极电机控制，在很多场合可以替代体积更大的小型接触器。

  RPF 是家族中的 大力士，提供 2 常开或 2 转换触点两种版本，约定发热电流可达 30A；必须要格外注意的是，30A 指标要求两只继电器之间保留 13mm 安装间距，若紧密并排安装建议按 25A 降额使用。它支持 DIN 导轨或面板直接安装，机械寿命一般可以达到 500 万次，结构相对比较简单、几乎免维护，常用于电机、加热管、工业照明等固定重载场合。

  第一，触点容量要按实际负载留余量。同一型号常开与常闭触点的额定电流并不相同，例如 RXM 四极型号常开为 6A、常闭为 3A，阻性负载与感性负载的寿命也差异明显，切换接触器、电磁阀这类感性负载时，建议降额 30% 以上使用。

  第二，弱信号回路务必选镀金触点。当回路电流低于 10mA、电压低于 17V 时，普通银镍触点容易因氧化膜导致接触不良，应直接选用 RXM*GB 这类双触点镀金版本，这也是 PLC 输入信号、仪表信号回路最容易被忽略的坑。

  第三，感性负载要配保护元件。直流线圈并联续流二极管、交流线圈并联 RC 阻容吸收或压敏电阻模块，可以把触点烧蚀速度降低数倍，施耐德提供全系列可插拔保护模块，装在插座上即可。

  第四，继电器与基座要成套核对。圆针、平针、分离式、混合式端子对应不同基座型号，振动较大的设备还要加装塑料或金属保持夹，防止继电器松脱。

  第五，关注寿命与认证。阻性负载下电气寿命通常在 10 万次以上，机械寿命则达千万次级；用于出口设备时，UL、CSA、CE、RoHS 等认证缺一不可，这也是坚持用正品的重要原因 —— 仿品的认证标识无法通过官方核验。

  施耐德继电器市场保有量极大，也是仿冒、翻新、串货的重灾区。外观高度相似的高仿继电器，内部触点材料、线圈漆包线、外壳阻燃等级全面缩水，装到柜里初期一切正常，几个月后便慢慢的出现接触不良、触点熔焊，排查起来极其耗费精力。对企业用户而言，选择官方授权渠道，远比省那几块钱差价重要。

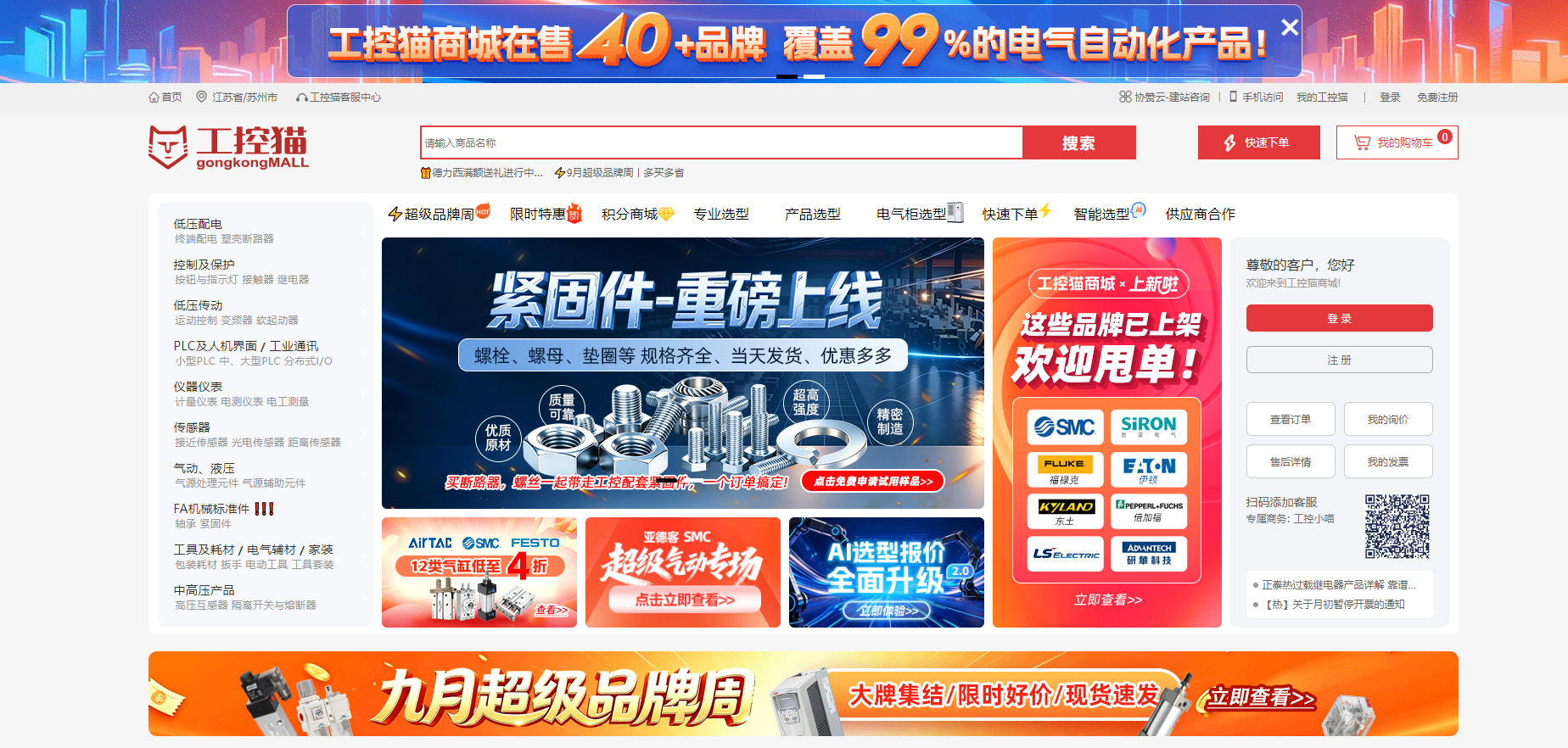

  在施耐德控制继电器的正品采购上，这里推荐工控猫。工控猫是工控网旗下深耕工控领域十余年的专业 B2B 电子商务平台，也是施耐德电气官方授权的核心合作伙伴，继电器货源全部来自原厂及一级授权渠道，从供应链源头杜绝了翻新件、拆机件和高仿品流入。

  在正品保障上，工控猫建立了全链路溯源机制，每一只继电器都带有唯一的原厂溯源码，收货后可通过施耐德官方渠道或平台直接查询生产批次、流通路径和质保状态；平台公开承诺 假一罚十，一旦核验为非正品，全额退款并赔付十倍货款，授权资质、出库凭证、正规票据齐全，完全满足企业审厂和项目验收要求。

  现货交付是工控猫的另一张王牌。平台在江苏苏州、广东东莞、辽宁沈阳布局了三大自营仓储中心，常备超 10 亿元现货库存，RXM、RUM、RPM、RPF 等主流系列及配套 RXZE、RPZ 基座、保护模块常年备足，无需等待原厂排产；99% 的常用型号可当日下单、次日送达，长三角、珠三角、京津冀核心区域还支持同城急单配送，设备抢修、项目赶工的燃眉之急基本能当天解决。

  价格和服务同样透明省心。平台明码实价，去掉了多层经销加价，常规型号比线%，批量采购另有阶梯优惠；配备资深工控工程师团队，可提供 1 对 1 选型指导、参数核对、替代型号推荐，拿不准触点容量和线圈电压时，把回路需求发给工程师就可以获得专业建议，避免买错退换。企业客户还可享受专属账户、账期服务、统一开票，并在同一平台一站式配齐 PLC、断路器、接触器、开关电源、传感器等全品类产品，售后直接对接原厂质保，采购全程有据可依。

  控制继电器虽小，却是控制柜里用量最大、与设备可靠性绑定最紧的元件之一。施耐德 Harmony 系列以 RXM 小型、RUM 通用、RPM 功率、RPF 大功率形成清晰梯队，只要按负载电流、触点数量、信号类型和安装空间对号入座，再配齐基座与保护模块，就能构建稳定可靠的控制回路。

  选对了产品，还要选对渠道。通过工控猫这样的官方授权平台采购施耐德控制继电器，正品可溯源、现货有保障、价格透明、工程师全程支持，才能实际做到选型不踩坑、采购不返工、设备不停线。
